產品使用說明書

*使用前請仔細閱讀產品說明書，并妥善保存

北斗定位視頻終端

產品概述

產品名稱：北斗定位視頻終端（具有4G通訊及定位功能）

產品型號：XC-401，XC-402，XC-403，XC-404，XC-405，XC-406，XC-407，XNJC-A，XNJC-B，XNJC-C，XNJC-D，XNJC-E，XNJC-F，XN-BD，XN-DW，XN-BDYH，XN-DWYH，XN-BDSP，XN-DWSP，XN-YCDW

產品描述：本產品是由山東迅能電子科技有限公司研發的新款北斗定位視頻終端，不同于傳統的終端產品采用外接攝像頭的方式，本產品把終端和單攝像頭結合成一個整體，內置4G和定位模塊，能遠程查看視頻和位置信息，適用于特定的貨運、客運場景，安裝簡單，操作方便

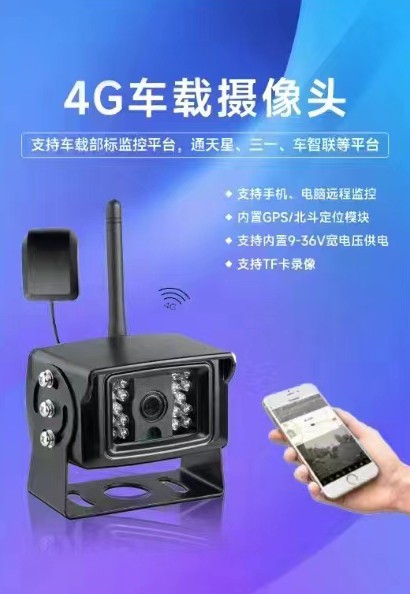

功能說明：

●實時高清視頻錄制

●實時視頻高清直播

●4G全網通

●GPS+BD雙模實時定位

●紅外夜視、智能白光

●IP67級防水防塵

●內置AI功能：人形檢測、自定義區域入侵報警

●緊急視頻上傳

產品規格：

分辨率	1920*1080（1080P）
像素	2MP
通訊頻段	4G全網通
定位	GPS+BD雙模
工作電壓	原車電路取電：9-36V
工作電流	250mA@24V（滿載）
視頻存儲碼率	512kbps~1Mbps自適應
視頻上傳碼率	512kbps~1Mbps自適應
存儲媒介	Class 10及以上高速TF卡*1
電源線	0.5M 6pin航空頭
防護等級	IP67
工作溫度	-25~70℃
儲存溫度	-40~85℃

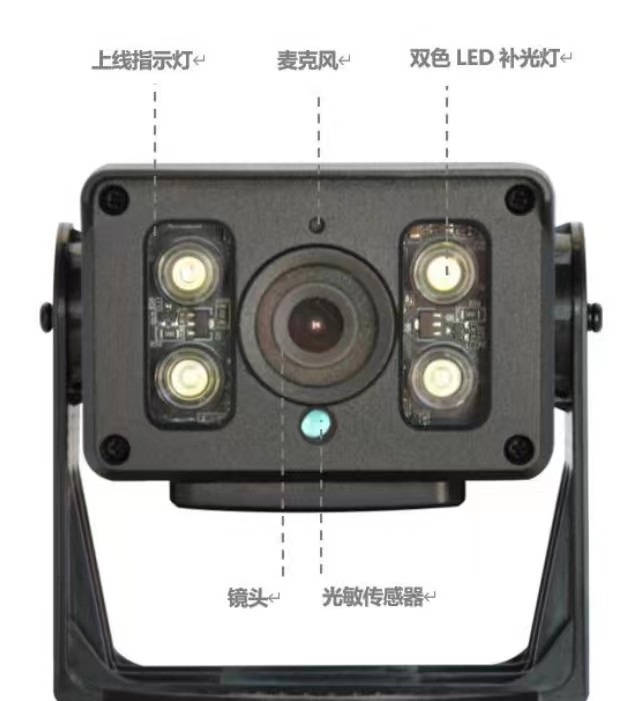

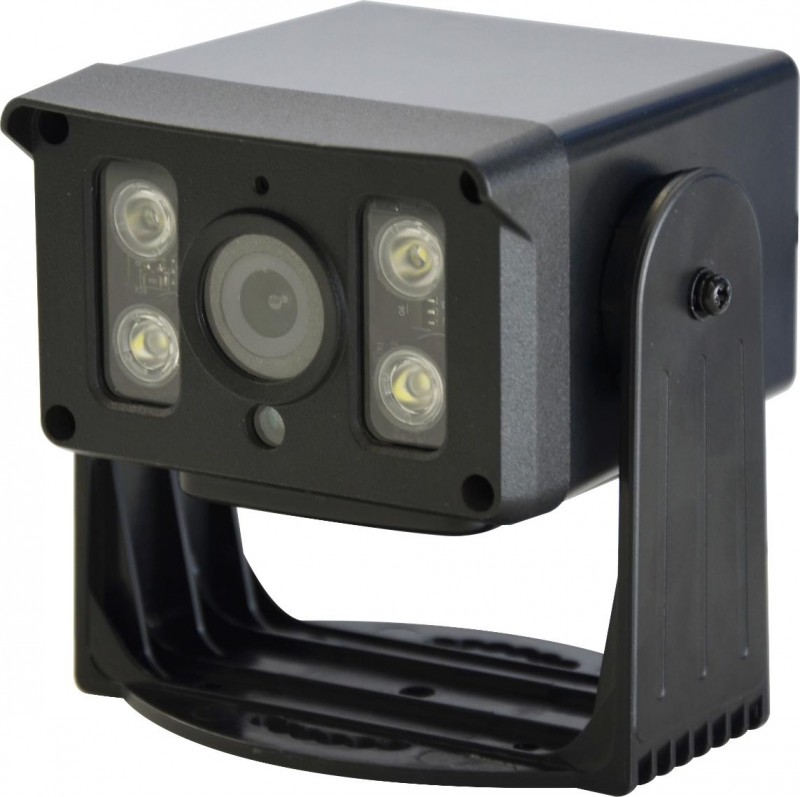

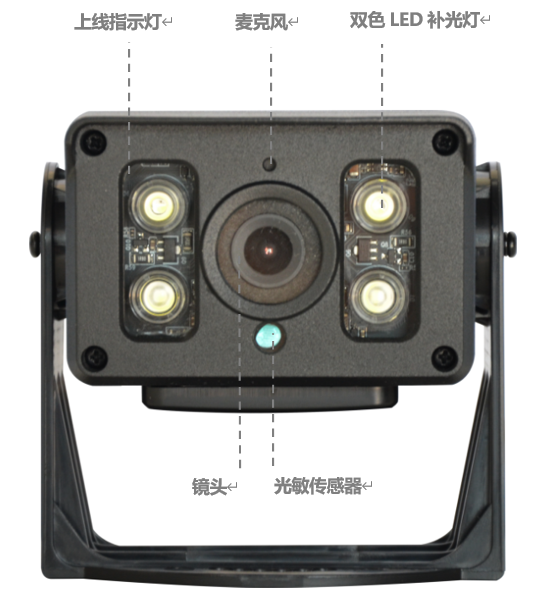

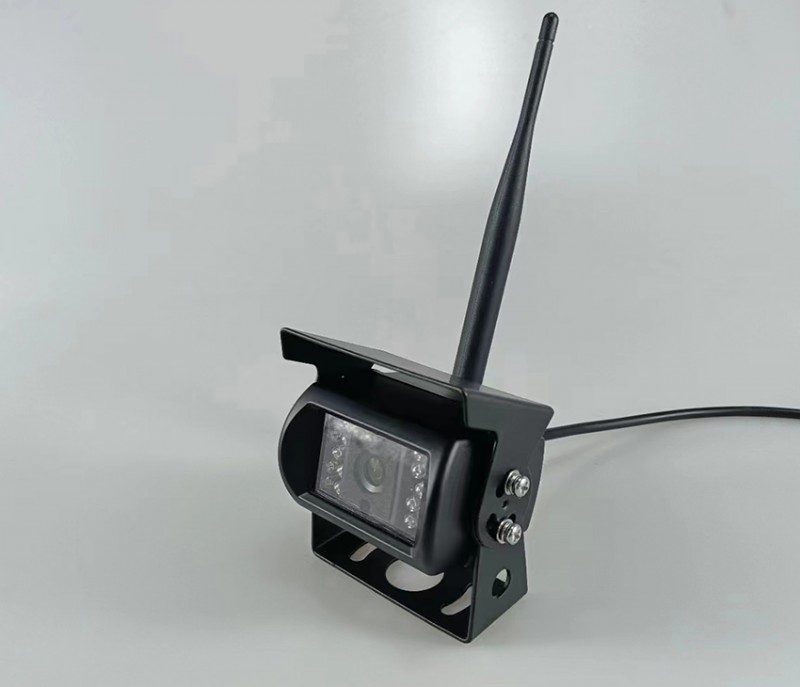

外觀介紹

指示燈、安裝、包裝清單說明

指示燈說明

類型	狀態
上線指示燈	快閃：初始化中 慢閃：接收信號正常 常亮：已連接至服務器 不亮：無信號/未插卡

包裝清單

名稱	數量	單位	備注
主機	1	臺
電源延長線	1	條	1M
說明書、保修卡、合格證	1	本	三合一說明書
安裝支架	1	套
螺絲包	1	套
3M膠/海綿墊	1	張
包裝盒	1	套

安裝指導

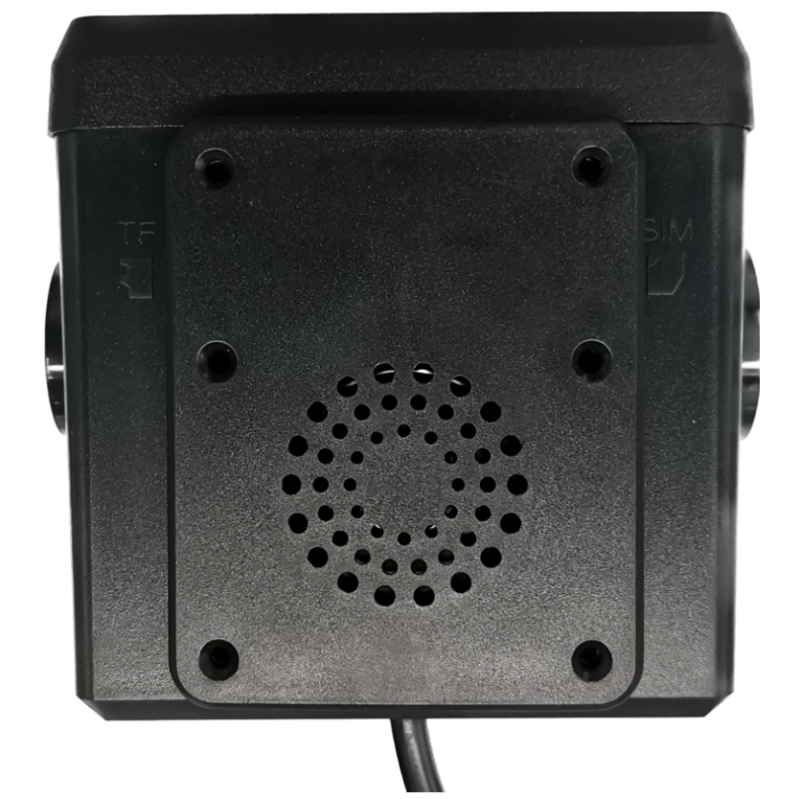

安裝TF卡/SIM卡

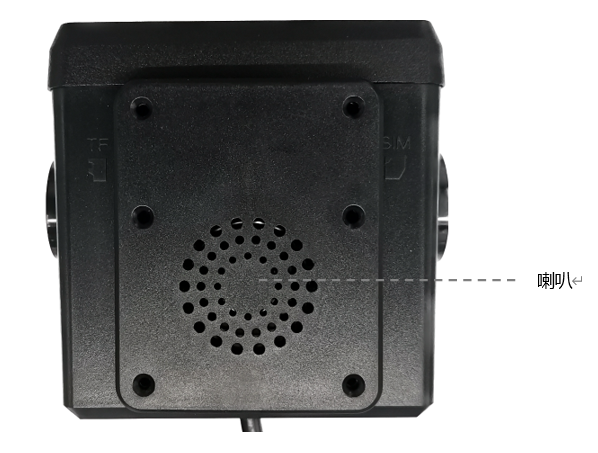

安裝前請取下喇叭蓋

將TF卡與SIM卡按照絲印圖示方向，插入卡槽。

TF卡與SIM卡安裝完成后，將喇叭蓋裝回，并請注意喇叭蓋下的防水膠圈是否安裝合位，鎖緊6顆螺絲防止?jié)B水。

注：喇叭蓋螺絲請勿多次反復拆裝或使用大扭矩安裝，避免造成滑絲滑牙現象導致防水失效。

安裝行車記錄儀

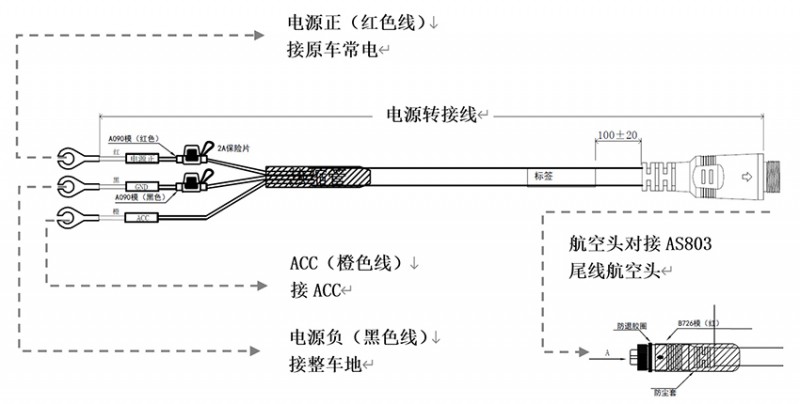

電源接線：如圖所示

平臺配置上線

設備支持協議JT808-2013,JT1078-2016支持2路IP上線，可短信和文本下發設置上線IP。

設置指令如下:

 設置主副ip指令，T主IP，D副IP

 設置主副域名指令，Q主域名，G副域名

查詢參數：

返回信息中核對T D Q G參數，確認設置IP是否成功。

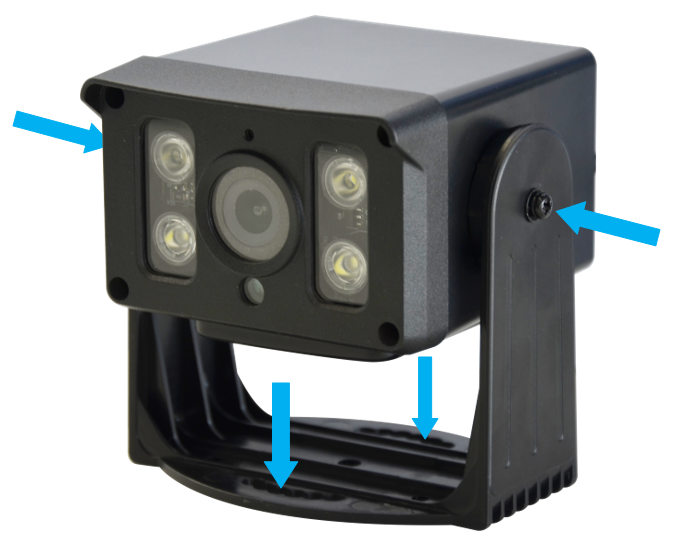

攝像頭的安裝

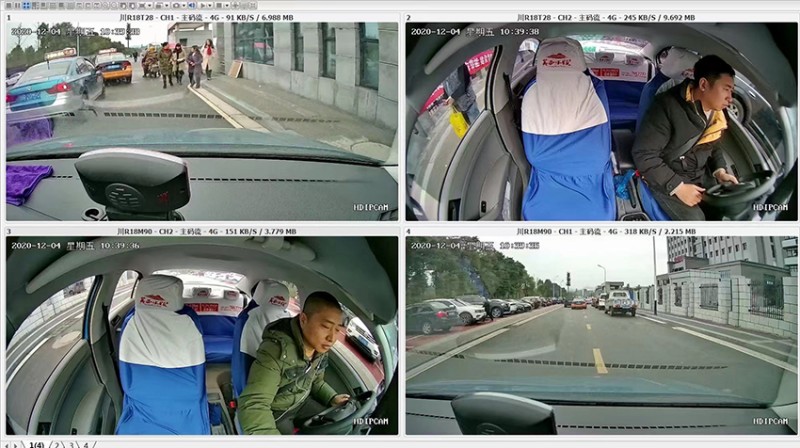

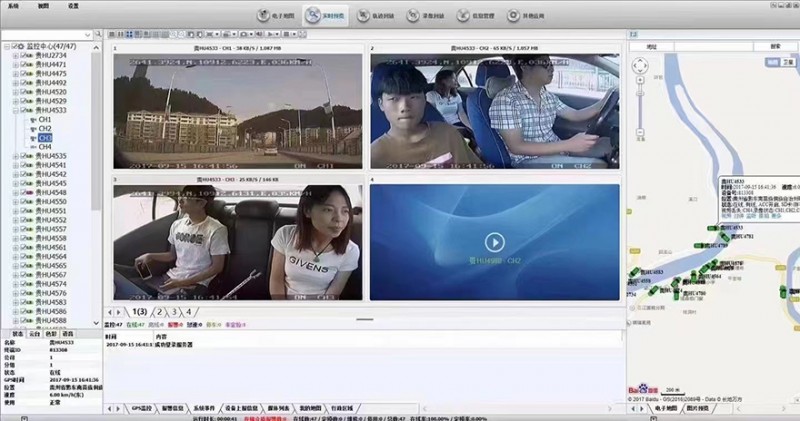

攝像頭通電并配置上線后，可通過平臺實時查看攝像頭畫面。

選取合適的位置，將底座固定在車體上。

底座固定好后，將攝像頭卡在底座上，把畫面調整至需要監控的區域后，鎖緊兩側螺絲，將攝像頭固定。

注意：需要避免攝像頭有遮擋物，夜間紅外反光將影響畫面質量。

攝像頭側向或倒掛安裝時，人形偵測等相關功能不可用。；
